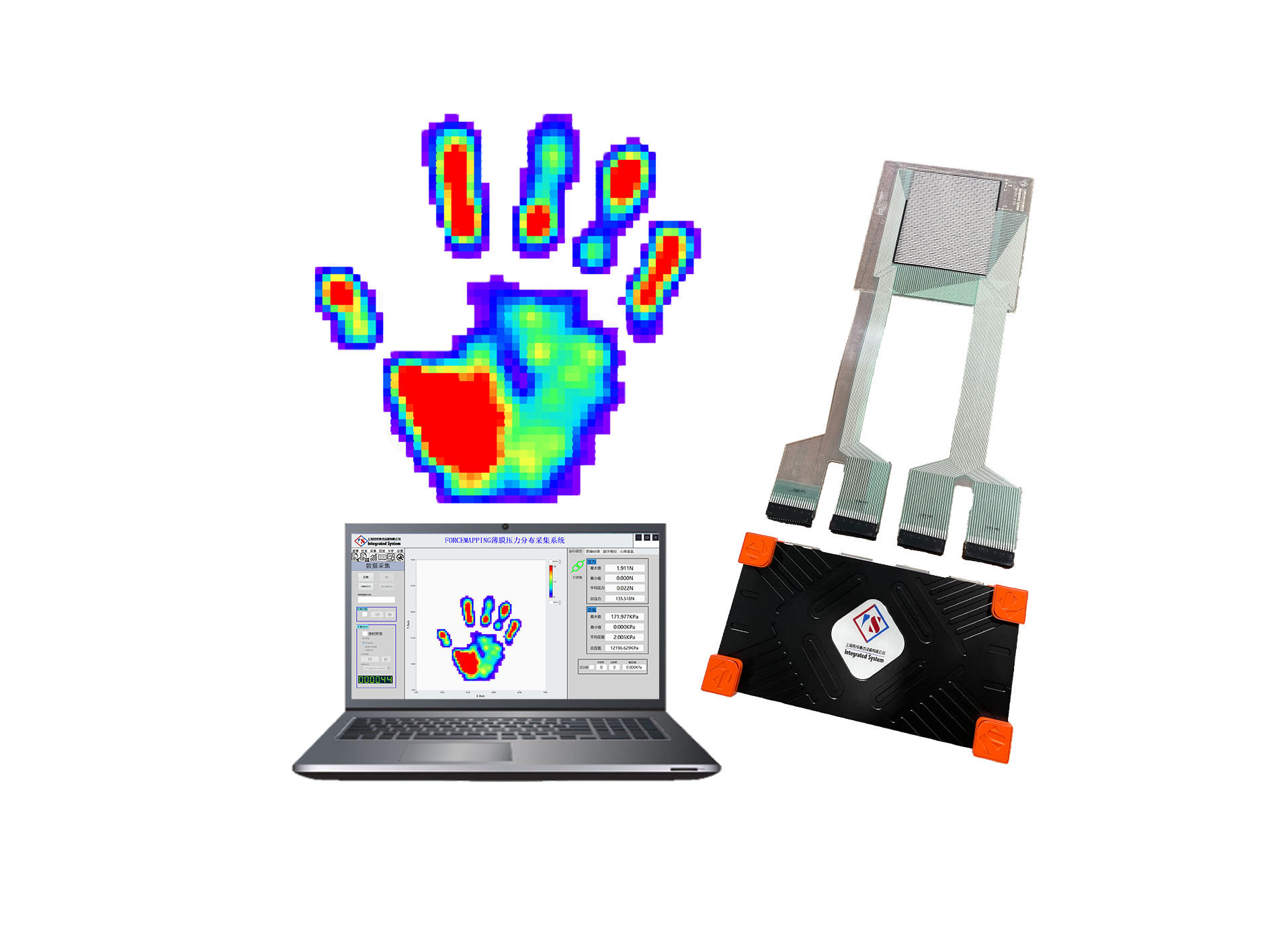

Forcemapping-Civil Engineering土木壓力分布測試系統
● 薄膜壓力傳感器鋪在底層對巖層斷裂垮塌基本無影響
● 動態記錄各點的變化情況并通過不同的色階顯示壓力值的大小
● 多點薄膜壓力傳感器2016測點，能夠充分的反映出壓力分布情況
產品詳情
Forcemapping-Civil Engineering土木壓力分布測試系統
|
|
產品功能：

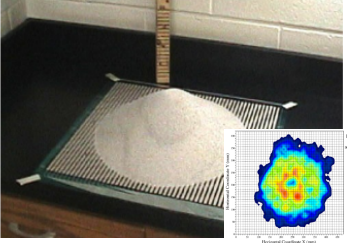

Forcemapping-Geotechnical巖土壓力分布測試系統，使用0.2mm薄膜壓力分布傳感器測量土層、煤層、混凝土之間的接觸壓力分布情況。
產品詳細參數：

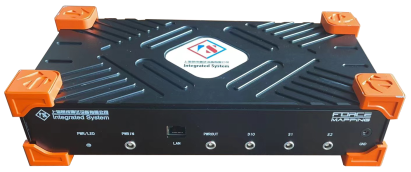

系統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16臺主機 ● A/D：16位 ● 通訊方式：以太網 |

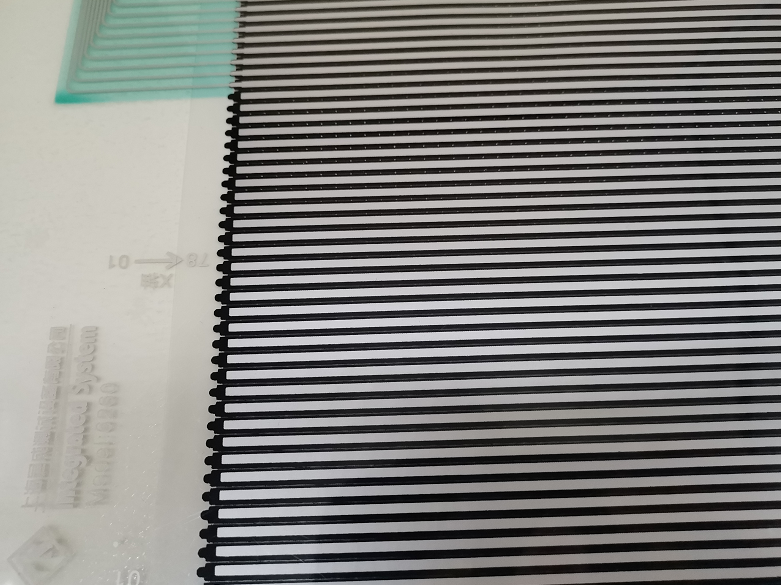

系統參數：6360分布式傳感器
| ● 尺寸：500（W）x 500（L）mm ● 量程：300kpa，500kpa，1000kpa，1200kpa ● 測點密度：2測點/cm2（5000測點） ● 使用范圍：臥力，枕力，坐力分析 ● 接受定制不同形狀，尺寸，量程 |
系統參數：ForceMapping分析軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：

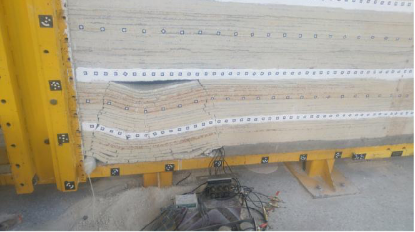

煤礦垮塌模擬測試

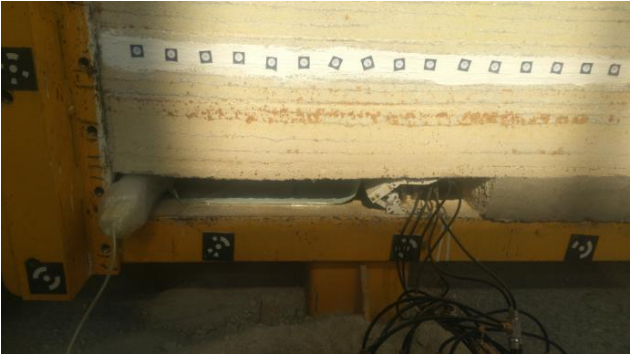

傳感器鋪設 |

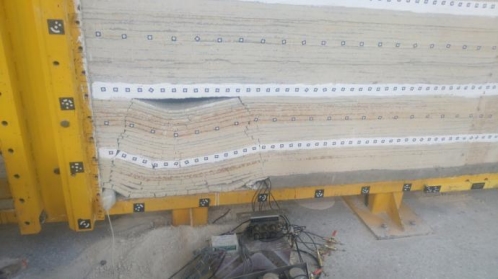

關鍵層垮塌 |
三維顯示 |

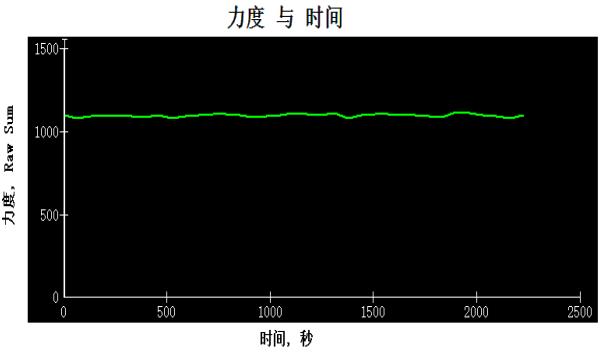

某一區域的變化曲線 |
測試綜述：
1. 模擬測試并分析采煤過程中巖層的不同層面垮塌斷裂時對采煤層的壓力分布情況
2. 多點薄膜壓力測試系統能夠很好的反映出受力面的情況，因?yàn)槠鋫鞲衅鞯母袘?yīng)區是以矩陣形式分布的
3. 在模擬采煤過程中，一次采煤的截面大小也會對垮落的工況有影響
4. 每個關鍵層斷裂垮落時，薄膜壓力傳感器都會很好的捕捉到實時的壓力變化情況
