邑成FORCE MAPPING系列
--薄膜生物力學壓力分布測試系統
● 厚度0.2mm傳感器 ● 柔性，360°彎曲 ● 支持量程高達100Mpa ● 測點能做到6400測點 ● 密度高達36點/cm2 |
|
| ● 1~600Hz多種采樣率 ● 壓力分布2D圖形顯示 ● 支持多臺聯機擴展 ● 科研力學專項分析 ● 支持客戶定制 |
|
|
足底壓力分布 |
步態分析 |
坐臥力分析 |
關節壓力分析 |
握力分析 |
座椅壓力分布 |
服裝壓力分析 |
牙齒壓力 |
測試系統定制 |
|
|
|
產品綜述： |
邑成FORCE MAPPING系統是上海邑成測試設備有限公司研發的一套專用于生物力學的薄膜壓力分布測試系統，可測量接觸面的接觸壓力分布情況。柔性傳感器超薄的厚度（0.2mm），大量的測點（6000多測點）能夠?qū)⒄麄€(gè)接觸面的壓力以2D彩色圖的方式表現出來，方便客戶更好的進行科研與檢測。FORCE MAPPING廣泛應用于生物力學領域：步態分析，握力，咬合力，CPR心肺復蘇力反饋研究，關節力，觸覺反饋，物理治療力反饋。 |
系統組成： | ||
|
|
|
豐富的壓力分布傳感器 | 高性能的采集器 | 完善的分析軟件 |

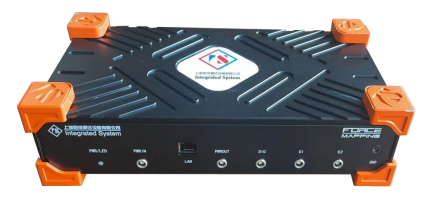

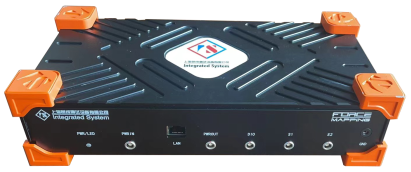

系統參數：采集器FMAP-360 | |
| ● 采樣率： 20Hz，100Hz，300Hz，600Hz，支持動、靜態測試 ● 測點數：高達6400測點（根據薄膜壓力傳感器） ● 擴展能力：可擴展同時連接16臺主機 ● A/D：16位 通訊方式：以太網 ● 支持模擬量信號采集 |
系統參數：FORCE MAPPING分析軟件 | |
| ● 顯示：2D、實時傳感器數據同步顯示 ● 數據存儲：壓力數據快照，CSV文件導出 ● 數據回放，編輯幀，選擇幀數范圍導出 ● 設置參數：數據單位，采樣率，圖像導出 ● 數據處理，校準處理 ● 分析功能：大值、小值、平均、峰值 |
Forcemapping -FOOT足底壓力分布測試系統
|
|
Forcemapping -FOOT足底壓力分布測試系統，用于通過力和壓力分布分析評估足部功能。系統由2張6933壓力分布傳感器（1933測點）+ Forcemapping采集分析軟件+FMAP360主機組成。測點密度高達36測點/cm2，采樣率300Hz。 | |
系統特點： ● 一張傳感器上高達1933個測點 ● 測點密度36測點/cm2 ● 接收不同尺寸的，不同形狀傳感器特殊定制 ● 傳感器厚度0.2mm，安裝在足底方便 | 系統能夠協助分析： ● 評估足部功能，識別左右腳的不對稱 ● 監測治療效果 ● 臨床醫學確認下肢根本問題 ● 鞋子/鞋墊設計優化 |
Forcemapping -GRIP握力分布測試系統
|
|
|
Forcemapping-GRIP握力分布測試系統是上海邑成針對生物握力進行分析的系統，由2張握力分布傳感器+1臺FMAP360數據采集儀+1套握力分析軟件組成。 Forcemapping-GRIP系統能夠測量和評估生物手部抓取物體的靜、動態壓力。FORCEMAPPING-GRIP系統測量通過測量手和手指抓握的接觸壓力，以評估舒適度，設計和人體工程學。本系統能夠幫助改進人體工程學產品設計，研究腕管和重復運動綜合征，或者分析人類對各類工具的運動器材的握持。 | ||
● Forcemapping-GRIP系統支持左右手同時測量； ● 多個獨立的傳感器元件，用于壓力點的局部監測和傳感； ● 采樣頻率高達1300Hz； ● 0.2mm的厚度允許全方位的手部運動； ● 一種尺寸適合所有人手。 | ||
Forcemapping -SITTING坐臥力分布測試系統
|
|
|
Forcemapping-SITTING坐臥力分布測試系統是上海邑成針對人體躺臥，坐姿進行分析的系統，由1張坐、臥壓力分布傳感器+1臺FMAP360數據采集儀+1套握力分析軟件組成。Forcemapping-SITTING系統能夠優化座椅、床墊，枕頭等產品，可精確定位高壓區域，識別需要泄壓的區域。 | |
泄壓應用： ● 驗證坐墊選擇和調整 ● 幫助識別看不見的不對稱和骨盆傾斜 ● 識別高風險領域的壓力 ● 監測傷口潰瘍的進展和治療 ● 術前術后評估 ● 優化床上用品解決方案 | 系統能夠協助分析： ● 驗證坐墊選擇和調整 ● 幫助識別看不見的不對稱和骨盆傾斜 ● 識別高風險領域的壓力 ● 監測傷口潰瘍的進展和治療 ● 術前術后評估 ● 優化床上用品解決方案 |
