ForceMapping系統-混凝土壓力分布測試

項目簡報

供貨單位：上海邑成測試設備有限公司                           測試日期：2022.12.07

項目情況：

同濟大學，采購我司 FORCEMAPPING 薄膜壓力分布測試系統，測試混凝土澆筑過程中 壓力分布情況。本實驗采用 forcemapping 薄膜壓力測試系統記錄混凝土在打印過程中混 凝土的對地面壓力分布情況與落點軌跡，并能夠以力的云圖形式顯示。

測試亮點：

1. 邑成 FORCEMAPPING 薄膜壓力傳感器具有 0.2mm 超薄厚度，測點數 2880，能在不影響受 力的情況下，采集到清晰的壓力分布圖像；

2. 實時采集，畫面同步顯示受力峰值與壓力分布，可回放采集視頻；

3. 壓力分布圖像能夠以 2D 云圖的形式顯示受力分布，清晰直觀；

4. 我司專業技術人員，對客戶進行了專業技術培訓，并現場參與指導設備使用。

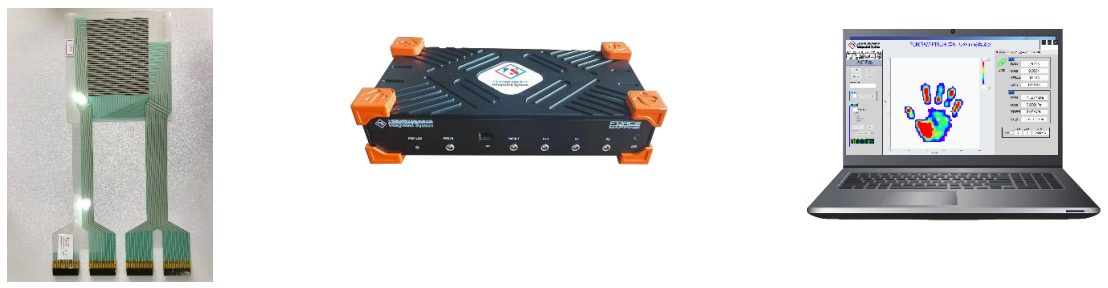

主要配置：

1. 邑成 FORCEMAPPING 薄膜壓力分布測試系統：采樣率 1~100Hz，支持動靜態測試，測點數支持 6400 測點，支持模擬量數據采集。

2. 6120 型薄膜壓力分布傳感器：量程 20Kpa~50Mpa，測點數 2880 測點，120x150mm 感應區域

3. 邑成 FORCEMAPPING 薄膜壓力分布測試軟件：實時傳感器壓力云圖顯示，支持壓力云 圖數據導出格式圖片，excel 格式。大值，小值，力度-時間曲線。

用戶要求：

1. 測試混凝土打印過程中的壓力分布數值與圖像

2. 采集混凝土打印外形圖像

3. 多種量程傳感，傳感器量程達到 50Mpa

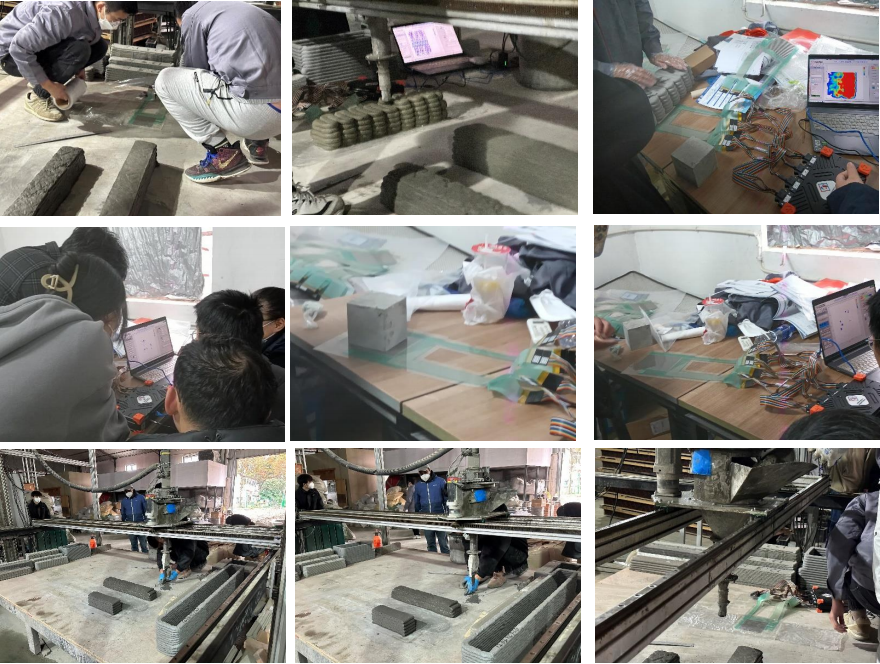

現場圖片：

測試綜述：

1. 本次實驗，邑成 FORCEMAPPING 薄膜壓力分布測試系統能夠準確測試混凝土打印過程的壓力分布數據與圖像，并且能夠反應打印過程中的壓力變化。

2. 客戶之前未接觸過薄膜壓力分布測試，在我司的指導培訓下，對系統的原理、使用等都完全掌握。

3. 壓力分布云圖能夠?qū)С?excel 文件，薄膜傳感器上 2880 個點的數據都能夠數字化獲取。

4. 實驗數據可靠，實驗過程中數據穩定，客戶能夠得到有效實驗數據。

結論：完全滿足用戶需求。
