ForceMapping-Foot 足底壓力分布測試系統
● 監測治療效果
● 臨床醫學確認下肢根本問題
● 鞋子/鞋墊設計優化
產品詳情
ForceMapping-Foot 足底壓力分布測試系統
系統綜述：
Forcemapping -FOOT足底壓力分布測試系統，用于通過力和壓力分布分析評估足部功能。系統由2張6933壓力分布傳感器（1933測點）+ Forcemapping采集分析軟件+FMAP360主機組成。測點密度高達6測點/cm2，采樣率300Hz。
產品詳細參數：

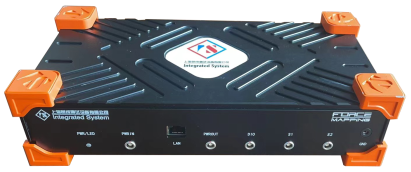

系統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16臺主機 ● A/D：16位 ● 通訊方式：以太網 |
系統參數：6399分布式傳感器
| ● 尺寸：304（W）x 106（L）mm ● 量程：300kpa、500kpa、1000kpa、1200kpa ● 測點密度：6測點/cm2（1933測點） ● 使用范圍：足底壓力分布，步態測試 ● 定制：接受定制不同形狀，尺寸，量程 |
系統參數：ForceMapping分析軟件

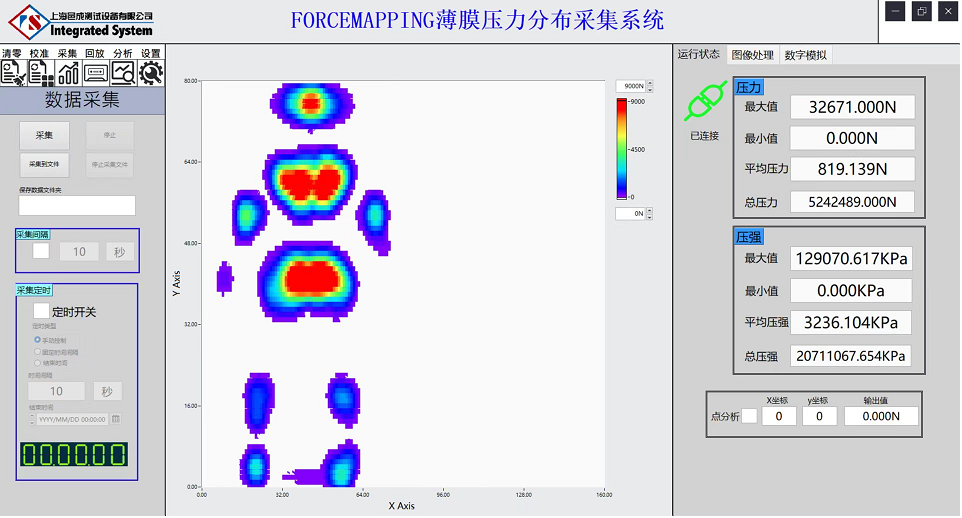

| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：
鞋墊壓力分布測試

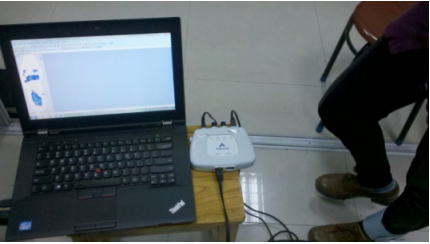

現場圖片 |
現場圖片 |

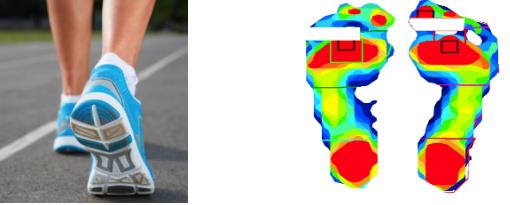

云圖顯示 |

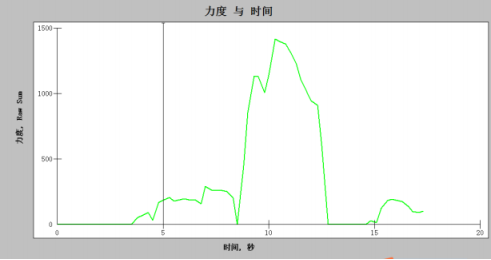

數據分析 |
測試綜述：
1. 鞋墊式壓力分布感測片只有 0.1mm 厚度，并且可以自由裁剪，以滿足不同尺寸大小的足底測量。
2. 傳感器和 Handle 采集器使用專用接口連接，無多余連接線，非常便攜。
3. 軟件簡單易操作，功能強大，以不同顏色顯示足底各個點壓力大小，非常直觀。
4. 還可以實時顯示足底各個區域隨著時間的變化曲線。
