Forcemapping -Gait步態壓力分布測試系統
● 提供來自步態周期中多個連續足跡的時空數據。
● 行走或奔跑過程中的壓力實時監測。
產品詳情
Forcemapping -Gait步態壓力分布測試系統
系統綜述：

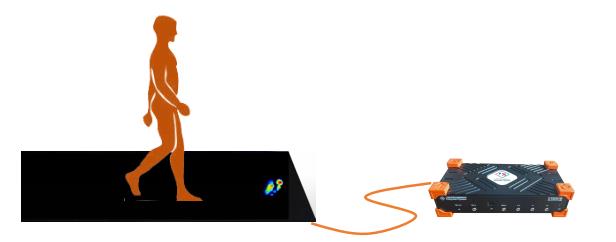

Forcemapping-GAIT壓力分布步態分析系統是上海邑成針對生物步態進行分析的系統，由1-5米長的可行走薄膜壓力傳感器步道+專業數據采集與步態分析軟件組成。能夠?qū)θ魏谓佑|面之間的壓力分布進行靜、動態測量。并將壓力分布以2D,3D彩色云圖顯示壓力分布數據和輪廓，以此分析人在站立或行走過程中的足底壓力特性并進行分析。
產品詳細參數：

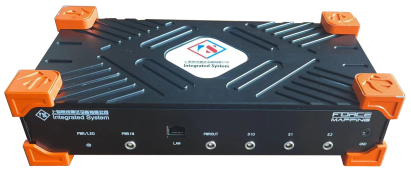

系統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16臺主機 ● A/D：16位 ● 通訊方式：以太網 |
系統參數：52450分布式傳感器
| ● 尺寸：245（W）x 2450（L）mm ● 量程：40/70/350/1040/20600kpa ● 測點密度：5測點/cm2 ● 使用范圍：步態分析，接觸壓力、土壓力 |
系統參數：ForceMapping分析軟件
| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：
鞋墊壓力分布測試

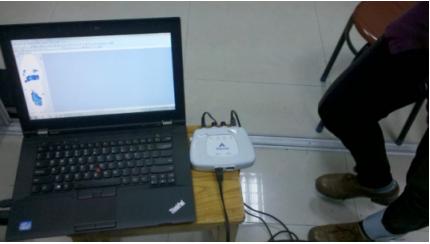

現場圖片 |
現場圖片 |

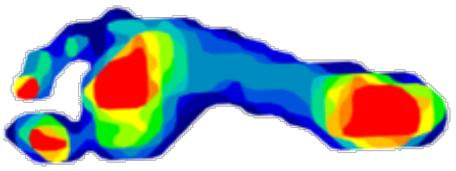

云圖顯示 |

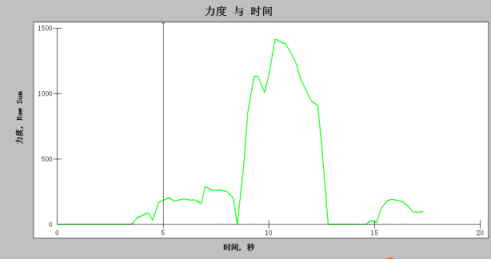

數據分析 |
測試綜述：

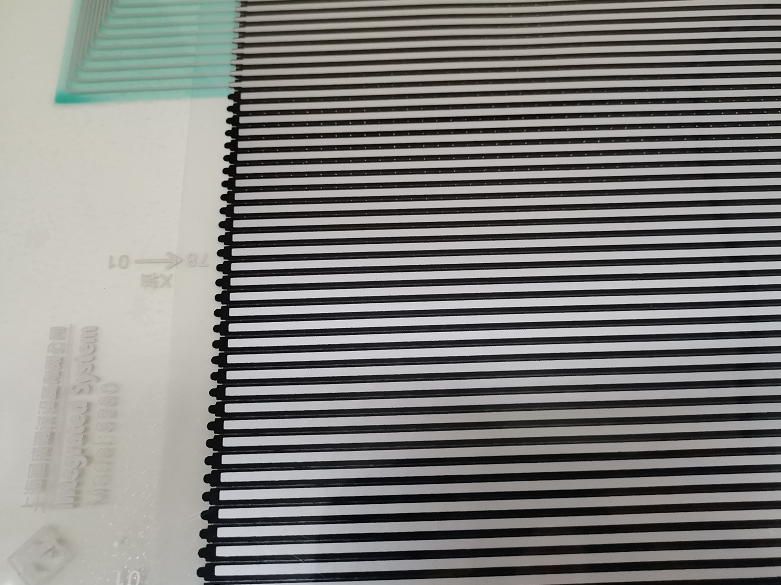

1. 鞋墊式壓力分布感測片只有 0.1mm 厚度，并且可以自由裁剪，以滿足不同尺寸大小的足底測量。
2. 傳感器和 Handle 采集器使用專用接口連接，無多余連接線，非常便攜。
3. 軟件簡單易操作，功能強大，以不同顏色顯示足底各個點壓力大小，非常直觀。
4. 還可以實時顯示足底各個區域隨著時間的變化曲線。
