ForceMapping-Joint 關節壓力分布測試系統
● 多種傳感器設計允許進行各種類型的關節分析：如肩部、腕部、膝蓋、腳踝等
● 采樣率可達600Hz，掃描速度高達600HZ
● 傳感器柔軟可彎曲
產品詳情
ForceMapping-Joint 關節壓力分布測試系統
|
|
產品功能：

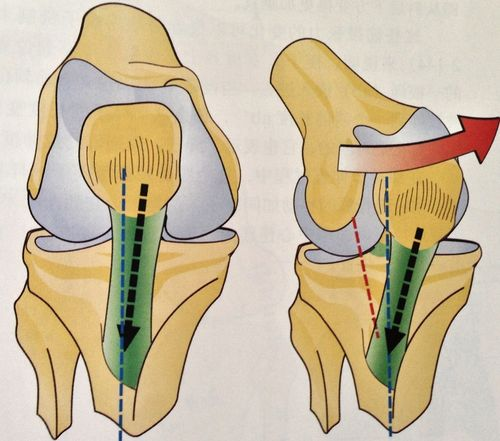

Forcemapping-Joint關節壓力分布測試系統能夠利用0.2mm超薄的傳感器為關節功能的客觀、量化分析提供準確的數據。可測量相鄰關節骨骼之間的壓力、力和接觸面積，以更好地了解他們的功能、關節和負載。該由1張關節壓力分布傳感器+1臺FMAP360數據采集儀+1套關節壓力分析軟件組成。
產品詳細參數：

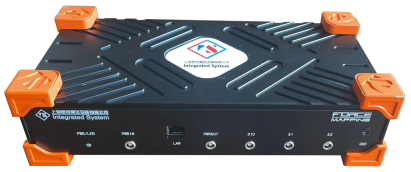

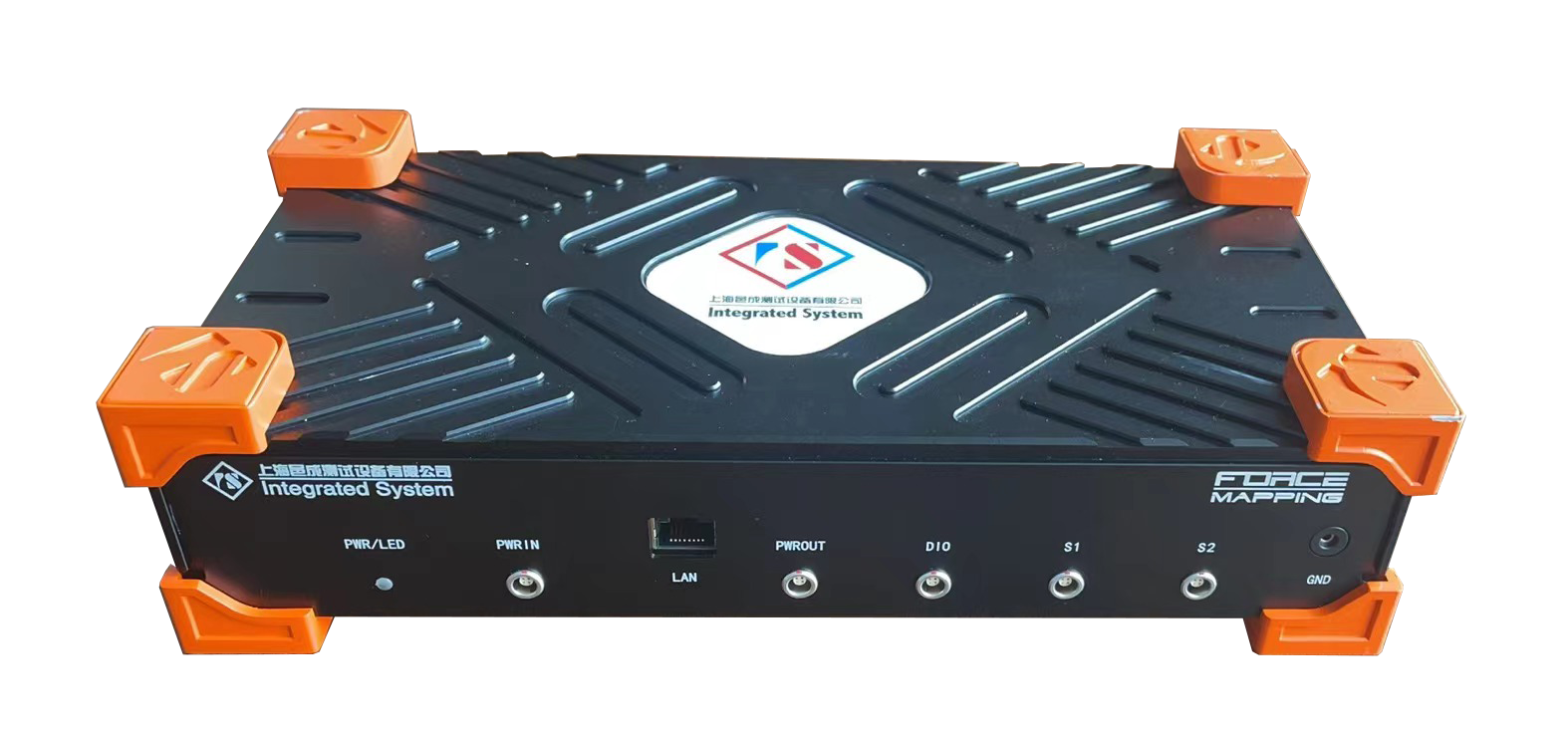

系統參數：采集器FMAP-6400
| ● 采樣率： 200Hz ● 通道數：可以支持6400測點 ● 擴展能力：可同時連接16臺主機 ● A/D：16位 ● 通訊方式：以太網 |
系統參數：6260分布式傳感器
| ● 尺寸：260（W）x 260（L）mm ● 量程：40/70/350/1040/20600kpa ● 測點密度：9測點/cm2（5402測點） ● 使用范圍：關節壓力，骨骼壓力 |
系統參數：ForceMapping分析軟件

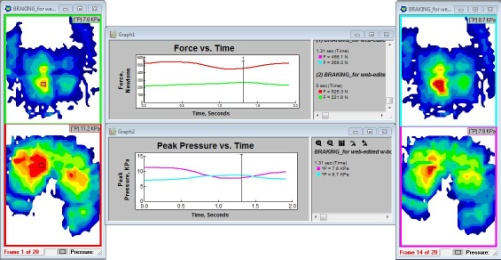

| ● 顯示：2D、3D、等高線，實時傳感器數據同步 ● 數據存儲：壓力數據快照、CSV導出 ● 數據回放：視頻回放、播放速度調節、編輯幀 ● 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 ● 分析功能：大值、小值、平均、峰值、記錄中心偏移及重量分布、不同區域壓力隨時間的變化曲線。 |
產品應用案例：
座椅壓力分布測試

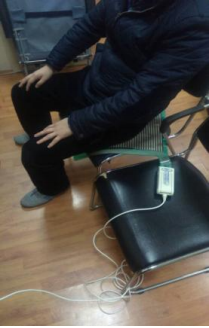

傳感器鋪設 |

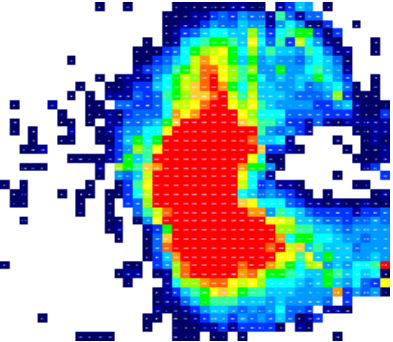

云圖顯示 |
測試綜述：
1. 通過分析列車運行中在不同的速度下，人體對座椅壓力分布測試，來判別人體的舒適度
2. 多點薄膜壓力測試系統能夠很好的反映出受力面的情況，因?yàn)槠鋫鞲衅鞯母袘?yīng)區是以矩陣形式分布的
3. 多點薄膜壓力測試系統在分析數據時，可截取某一時刻的任意區域內的數據進行分分析
