橋梁結構實驗室解決方案
針對橋梁結構實驗室常用實驗：靜載、動載、擬動力、模態振動實驗和外場的結構試驗，我公司有靜、動態應變，振動模態等一系列采集系統解決方案。主要推薦：Grand instrument系列應變數據采集系統、GNET奧地利Dewesoft動態數據采集系統。覆蓋結構實驗室的各個部分。
靜態應變實驗解決方案

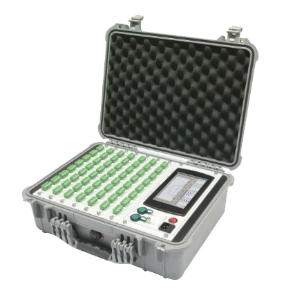

方案一：GIN-600S觸摸屏式現場數據采集器 | |
| 推薦理由：針對大型橋梁結構的多通道靜態應變測試，內置觸摸屏，SD存儲卡，可脫機獨立運行，非常適合現場測試，主要參數： 通道數：8、16、24、32、48、56通道可選 采樣率：50Hz/通道 采樣信號：應變（全橋，1/2橋，1/4橋120Ω，350Ω），位移，熱電偶，鉑電阻，振動，電壓，電流等多種信號。 7英寸LCD觸摸屏，16GSD內存，USB端口 防水設計，外殼堅固，機動性好 |
方案二：GNET420高速靜態應變采集系統 | |
| 推薦理由：特別適合大型應變結構試驗、穩定性好，性價比高，除測應變外，還可以測溫度電壓，電流等，部分低速動態測量等，非常適合現代實驗室多樣化的測量要求， 適合實驗場合：結構靜載實驗，結構擬精力實驗，受彎性能實驗，結構疲勞實驗等 主要參數： 通道數：單臺主機最大6-148通道，多臺計算機1000通道以上 應變采樣率：140Hz/通道 電壓采樣率：94kHz@10V 采集信號：應變（全橋，1/2橋，1/4橋），溫度，壓力，載荷，激光位移，拉線位移 |
動態應變實驗解決方案
方案一：GIN-350/360 PC端數據采集器 | |
| 推薦理由：針對橋梁結構多通道動態應變測試，除應變外，還可測電壓，電流，熱電偶，RTD等。具備動態測量，靜態測量兩種模式，滿足不同測量需求。 主要參數： 通道數：4/8/12/16可選（GIN-350） ，4/8/12/16/32可選（GIN-360） 采樣率：1000Hz/通道 傳感器輸入：應變（1/4橋，1/2橋，全橋）120Ω，350Ω；電壓，電流，熱電偶，RTD 應變輸入量程最高可達一百萬微應變 |
振動模態實驗解決方案

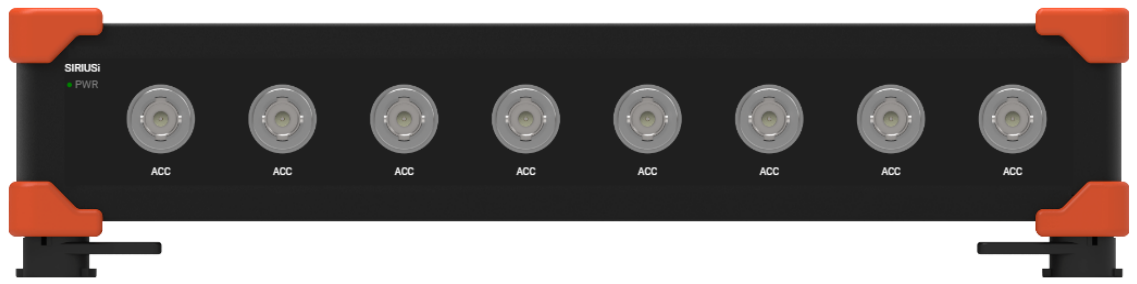

方案一：SIRIUS 8XACC 動態數據采集儀 | |
| 推薦理由：高達200kHz/通道同步采樣率，穩定性好，動態范圍廣，支持實時FFT分析，模態分析，視頻信號同步采集，專用模態測試軟件包，非常適合模態振動實驗。 主要參數： 通道數：8通道 采樣率：200KHz/通道同步采樣 傳感器輸入：IEPE振動，電壓 軟件功能：在線實時分析，F(xiàn)FT，雨流，模態，動平衡，階次跟蹤等（模態軟件擴展包需要額外購買） |
傳感器解決方案
名稱 | 規格參數 | 名稱 | 規格參數 |

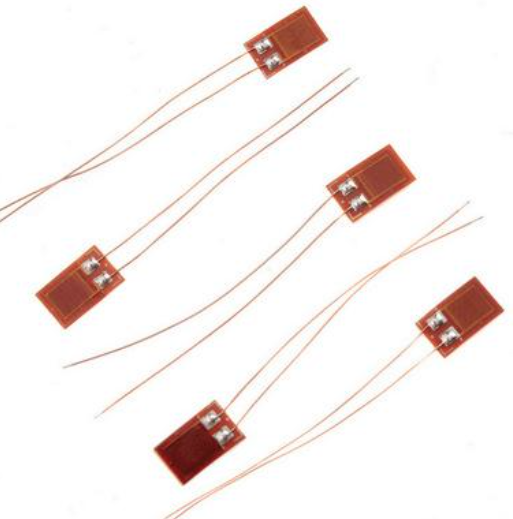

KFG系列應變片 | 用途：常溫材料應力測量，延長率:5% 應變范圍：±50000μ? 方向：單軸、雙軸、三軸、單軸5元素 柵長：0.2/0.31/2/3/4/5/6/10/20/30mm | 高溫應變片 | 用途：高溫下材料應力測量 應變范圍：±20000μ? 方向：單軸、三軸 溫度范圍：最高-196℃~350℃ 柵長：0.2/0.5/1/2/5mm |
| | ||
低溫應變片 | 用途：低溫下材料應力測量 應變范圍：±50000μ? 方向：單軸、三軸 溫度范圍：最高-269℃~150℃ 柵長：0.2/0.5/1/2/5/30mm | LC-應變片 | 用途：常溫材料應力測量 量程：±20000μ? 方向：單軸，雙軸，三軸 |
| | ||

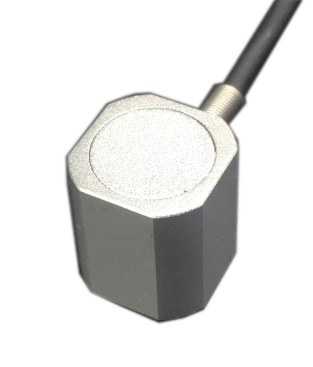

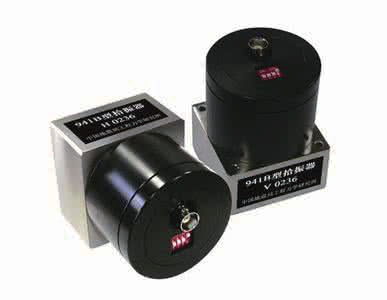

LAS微型加速度傳感器 | 用途：橋梁道路的振動測量 量程：2-200g可選 非線性：≤0.5%FS 頻響：400Hz | 941B低頻拾振器 | 用途：橋梁道路的振動長期監測 量程：0~0.15mol/L 精度：±2% |
| |
