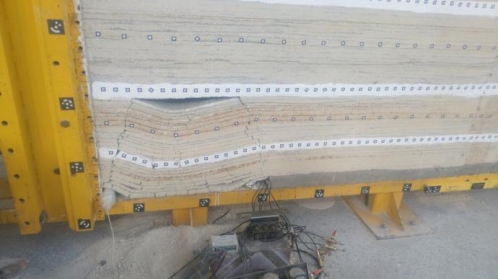

土體壓力分布測量 隧道壓力分布測量 煤層壓力分布測量
薄膜壓力在土壓力測試中的優勢:
1、巖土測試面積大，要求點數多，一般的土壓力傳感器只有一個測點，如果要布設上千個點，經費多，布設困難。FORCEMAPPING薄膜壓力測試系統，測點多，布設簡單，總體算下來成本比傳統土壓力測試低。
2、巖土測試，土體都是軟結構，需要研究土體在不同狀態下的受力，測試手段不能影響土的結構。傳統土壓力傳感器是剛性的，會影響土體結構。FORCEMAPPING薄膜壓力測試系統擁有柔性特性，且厚度0.2mm，幾乎不會影響土體測試條件。
產品名稱 | 產品參數 |

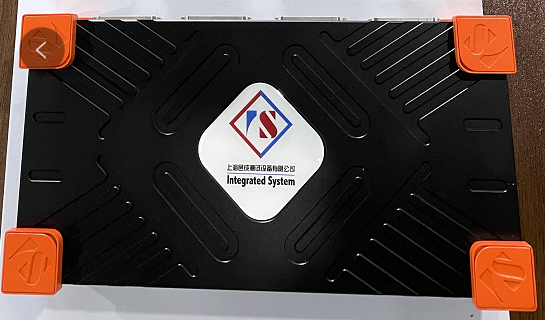

FMAP-6400 | 功能：采集薄膜壓力分布傳感器信號，將該信號轉化為數字信 號。通過以太網傳輸?shù)綔y試軟件中。采集器擁有4個模擬通道，2個 數字信號 采樣率： 1-100Hz，100-300Hz，300Hz-600Hz，低速，中 速，高速，三種模式可選 測點數：高達6400測點（根據薄膜壓力傳感器） 擴展能力：可擴展同時連接16臺主機 A/D：16位 通訊方式：以太網 支持4通道模擬量信號采集，2通道數字信號采集 |
分析軟件 | 顯示：2D、3D，實時傳感器數據同步顯示 數據存儲：壓力數據快照、CSV導出 數據回放：視頻回放、播放速度調節、編輯幀 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理 分析功能：大值、小值、平均、峰值、不同區域壓力隨時間的變 化曲線。 |

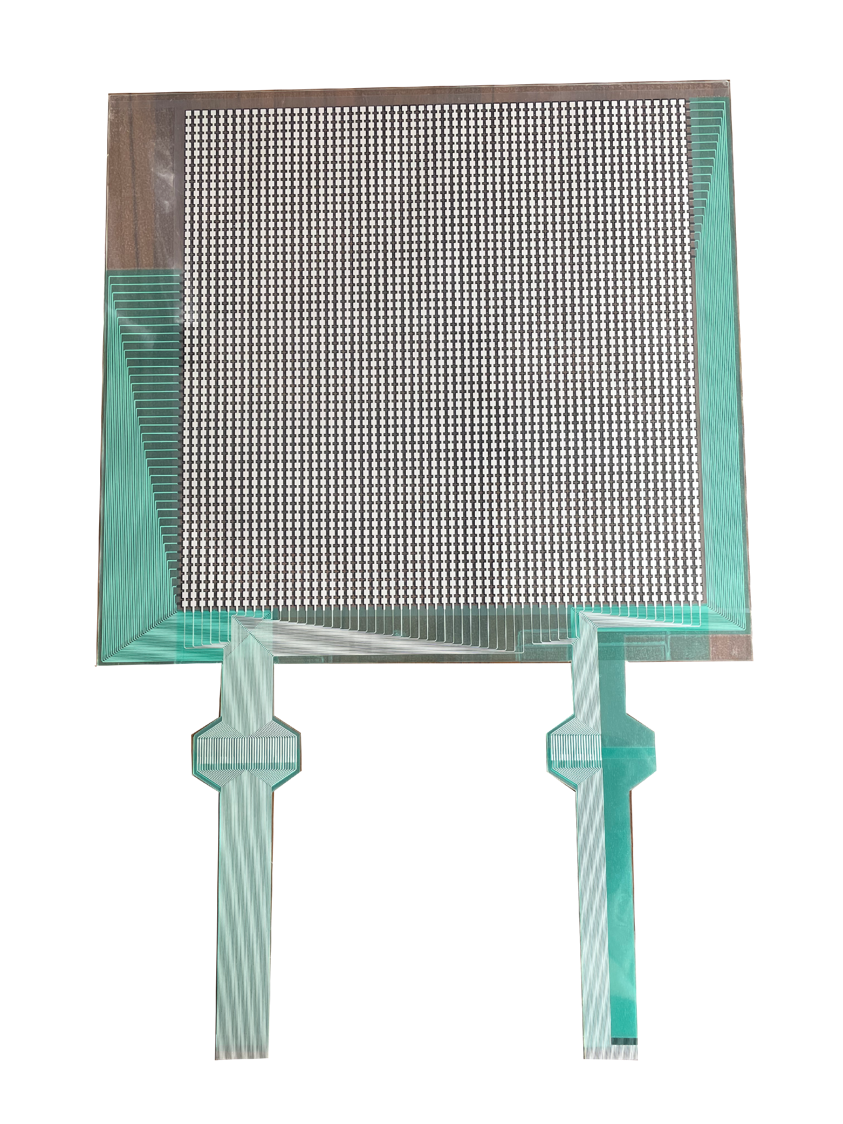

6320型薄膜壓力分布傳感器 | 尺寸：480（W）x 480（L）mm 量程：300kpa，500kpa，1000kpa，1200kpa 測點密度：約9測點/4cm2（3600測點） 使用范圍：土木，巖土，步態等門窗壓力分布 |
